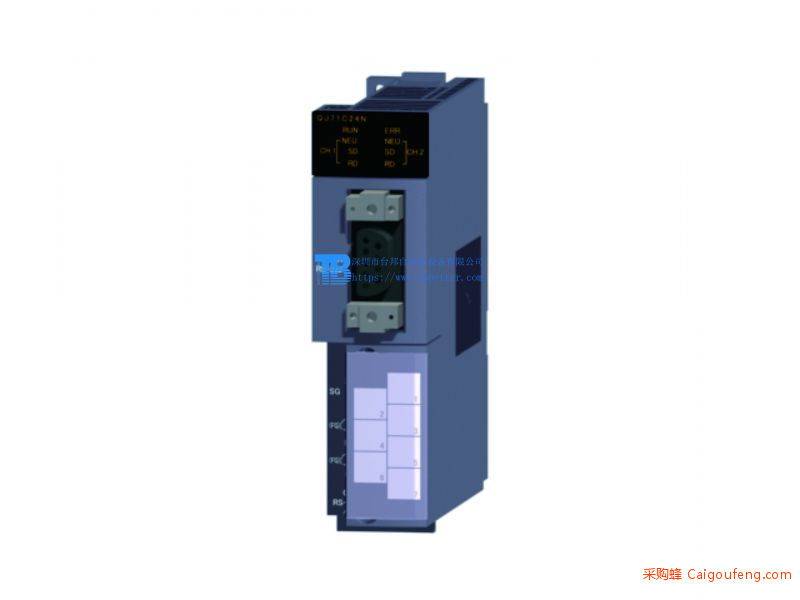

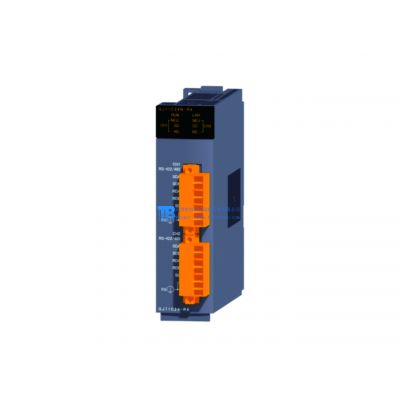

三菱MELSEC-Q系列QJ71C24N（-R2/R4）串行通信模块产品特点：

■基于MELSEC通讯协议的数据通讯

●外部设备可以读/写PLC软元件数据和顺控程序，可以监视PLC的设备状态。

除下面所列响应要求功能以外，PLC不需要顺控程序，因为PLC完全根据外部设备的命令发送和接收数据。

●使用响应要求功能，数据可以用符合MC协议的任一种帧格式从PLC CPU发送到外部设备。

●可以在外部设备端通过程序进行数据通讯，该程序是用来进行传统A/QnA系列计算机通讯模块/串行通讯模块的数据通讯的。

●如果外部设备是运行以下基本操作系统之一的PC机，那么使用以下另外出售的通讯支持工具之一，可以为外部设备创建通讯程序，而不必考虑详细的MC协议（传送/接收顺序）。

◎Microsoft? Windows? 95操作系统
◎Microsoft? Windows? 98操作系统
◎Microsoft? Windows NT? Workstation4.0操作系统
◎Microsoft? Windows? Millennium Edition操作系统
◎Microsoft? Windows? 2000 Professional操作系统

◎MX Component（SW0D5C-ACT-E或以后的版本）

◎MX links（SW3D5F-CSKP-E或以后的版本）

■使用无顺序协议进行数据通讯

●数据可以用符合外部设备（测量设备、PC等）规格的任一种信息格式进行传送。

●可以根据外部设备的规格接受固定长度或可变长度的信息。

◎怎样接受可变长度的数据
外部设备通过在信息末尾加结束码数据（CR+LF或任意一个字节的数据）来发送数据，该结束码是为Q系列C24设置的。

◎怎样接受固定长度的数据
外部设备发送与结束码相同大小的数据，该结束码是为Q系列C24设置的。

●通过使用ASCII-二进制码转换功能，可以用ASCII码进行通讯。

●需要创建顺控程序，来进行符合外部设备规格的通讯控制。

●通过把信息起始部和尾部固定格式部分注册为用户帧，则可以使用用户帧进行通讯。

◎当发送数据时，Q系列C24给用户***的任意数据添加用户帧。

◎当接收数据时，Q系列C24把除了用户帧之外的任意数据传送给PLC CPU。

●通过使用***指令“CSET”，在不中断传送过程的情况下就可以清除当前接收的数据。

■使用双向协议进行数据通讯

●在进行PLC CPU之间的通讯和 PLC CPU 与可进行传送/接收控制编程的外部设备之间的通讯时，数据通讯按“数据传输和响应接收”的顺控程序进行。

●可以使用和数校验码对接收到的数据进行出错校验，而外部设备发生的接收错误可以通过ACK/NAK响应进行校验。

●通过使用ASCII-二进制码转换功能，可以使用ASCII码进行通讯。

■监视PLC CPU

●可以不使用顺控程序，而按照用户设定的时间间隔监视自主站的PLC CPU。

◎可以将以下监视信息作为监视PLC CPU的结果发送/通知。

也可以通过与调制解调器功能的组合使用来发送监视信息。

通过与调制解调器功能的组合使用，通知信息（数据串）的通知可以作为调制解调器功能的连接数据进行寄存。

◎用户可以选择下列时间选项之一，按照此时间间隔向外部设备发送PLC CPU的监视结果。

每一次对PLC CPU进行监视都发送/通知（周期性传送）。

当从PLC CPU读取的信息符合用户设置的条件（条件传送）时，才进行发送/通知。

●通过使用MC或无顺序协议，可以在通讯时使用PLC CPU监视功能。

■使用调制解调器功能进行远程通讯

●可以使用远地的外部设备进行数据通讯。

●可以进行调制解调器的初始化和电缆连接/拆除。

●可以使用MC、无顺序或双向协议进行数据通讯。

■连接GX Developer和GOT

●连接GX Developer

◎通过把安装了GX Developer的PC机同时连接到Q系列C24的接口上，对PLC CPU可以进行诸如编程、监视、测试等操作。

◎通过把安装了GX Developers的多个PC机同时连接到PLC CPU或Q系列C24上，多个操作人员可以同时进行诸如编程、监视等操作。
使用这些同时连接方式操作GX Developers，可以提高程序的性能。

◎通过使用GX Developer用设置开关将连接了PC机的Q系列C24接口的通讯协议设置为“0”，这样可以使用GX Developer进行操作。

●连接GOT

◎通过把GOT（图形操作终端）连接到Q系列C24的接口上，可以进行监视PLC CPU之类的操作。

◎通过使用GX Developer，用设置开关将连接了GOT的Q系列C24接口的通讯协议设置为“0”，这样可以进行PLC CPU监视等操作。

●同时连接GX Developer和GOT

◎可以把安装了GX Developer的PC机和GOT同时连接到Q系列C24的两个接口上。这样可以使一个以上的用户能够同时进行编程、监视等操作。

◎当GOT和安装了GX Developer的PC机同时连接时，Q系列C24的两个接口不能进行互锁操作。

■支持多PLC系统的功能

●当使用MC协议或使用GX Developer访问多PLC系统的QCPU时，可以通过***访问的QCPU进行诸如读/写软元件数据等操作。

◎当在多PLC系统中使用Q系列C24时，应该用GX Developer***控制Q系列C24的QCPU。
也可以在多PLC系统中安装功能版本A的Q系列C24，并且对的控制PLC（1号PLC）进行访问。

●当多PLC系统使用功能版本B的Q系列C24 CPU时，Q系列C24可以进行下述方式的数据通讯。

◎使用无顺序/双向协议，可以从控制PLC进行数据通讯。

◎可以从非控制PLC读缓冲存储器。输入/输出信号可用作触点。

●可以使用MC协议和使用GX Developer从外部设备访问控制PLC和非控制PLC。

另外，可以使用无顺序/双向协议与Q系列C24控制PLC进行数据通讯。

■远程口令核对功能

●Q系列C24的远程口令核对功能可防止远地的用户通过Q系列C24的调制解调器功能非法访问QCPU。

（用下列数据通讯形式中检查远程口令）

◎使用MC协议进行通讯

（在使用无顺序/双向协议的数据通讯时不进行远程口令核对）

◎使用GX Developer（SW6D5C-GPPW-E）访问PLC

●如果在QCPU进行参数设置时***Q系列C24可以使用远程口令核对功能,那么使用下列方法之一可以解锁（取消）远程口令，从而使从外部设备进行数据通讯成为可能。需要先连一根电缆到调制解调器上。

◎当使用MC协议进行通讯时
使用MC协议的通讯***命令，从外部设备解锁远程口令。

◎当使用GX Developer访问PLC时
使用GX Developer在开始在线操作开始时解锁远程口令。

把电缆从调制解调器上取下即能够自动锁定远程口令。

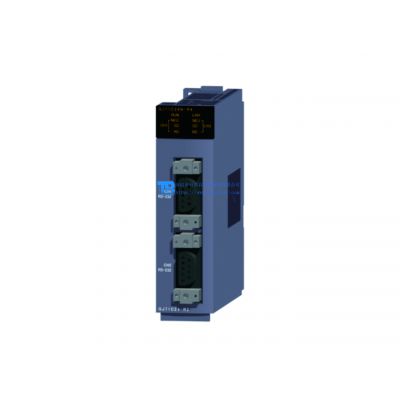

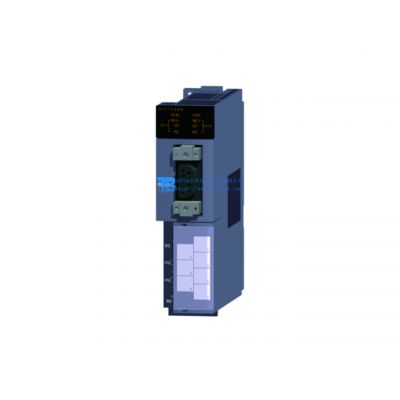

三菱QJ71C24N-R2产品规格：
